15KV/27KV/38KV自动重合器采用 SF6(干燥空气) 气体绝缘、真空灭弧方式，具有良好的绝缘和灭弧性能。VITC控制装置发出指令，由弹簧操作机构或永磁操作机构操作开关合闸/分闸，分/合闸状态由机械保持。与自动分段器或其它 FTU的配电自动化开关相配合具有很好的兼容性。

15KV/27KV/38KV自动重合器是三相联动操作三相共箱式结构，为全绝缘、全密封、免维护。

具有开断性能稳定可靠、无燃烧和爆炸危险，体积小、重量轻和使用寿命长等特点。其主要结构

特点如下：

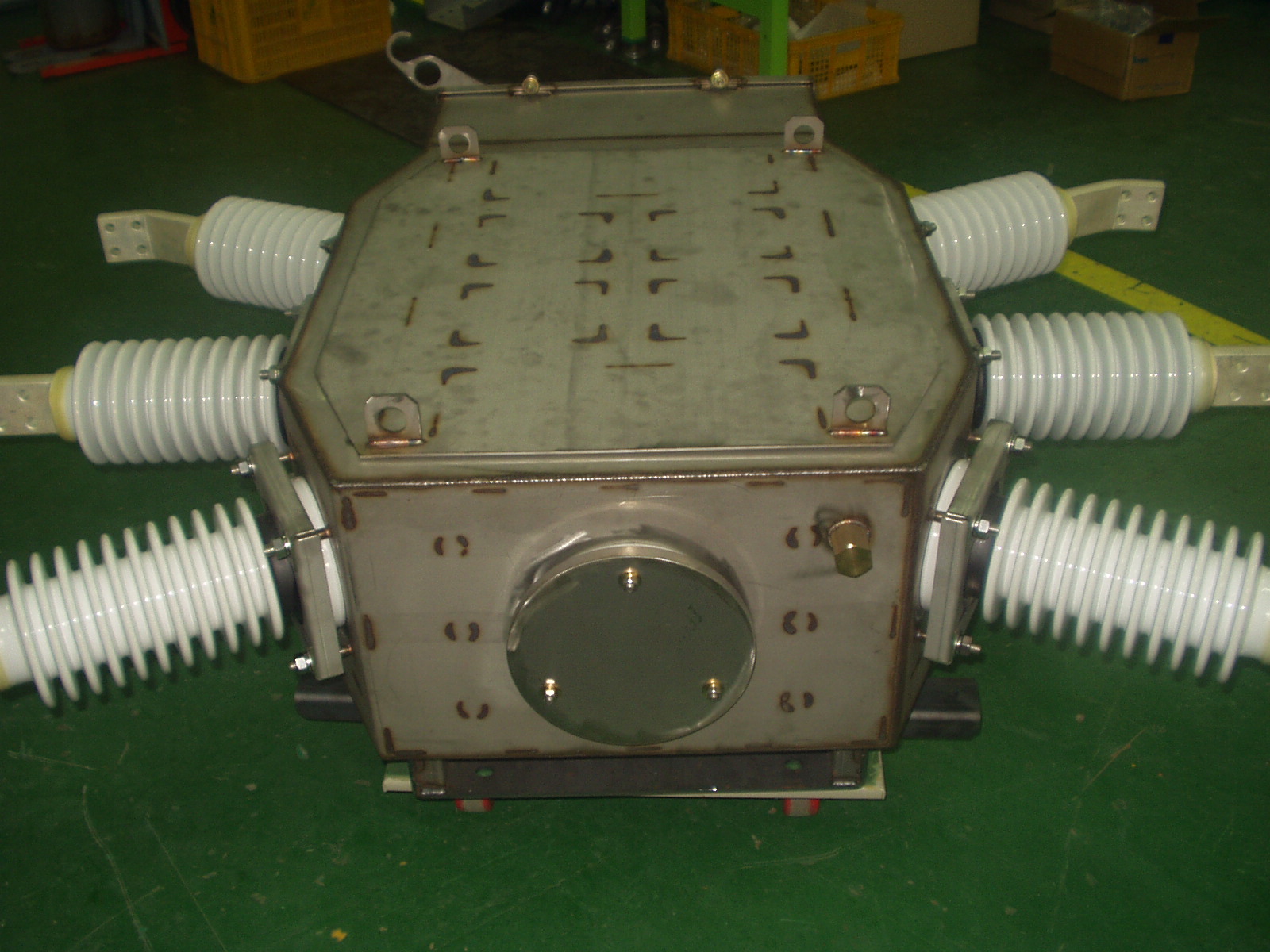

1） 壳体采用厚度δ3mm的冷轧SUS304L不锈钢板材制作的箱体，采用全封闭结构，箱内充以SF6气体（干燥空气），密封性能好，确保在湿热地区运行开关箱体不锈蚀。

2） 具有全密封、共箱式、防爆、防潮、防凝露、防尘结构设计，带电部分不外露。开关的高压部分、传感器及控制回路和操作机构均密封在箱体内，全密封的开关其防护等级可达到IP67，具有严密的防浸水性能。合理的密封结构，使产品达到Ⅳ级污秽等级，适用于外部各种恶劣环境运行。因此开关整体可30年免维护使用。

3）采用高强度瓷质套管和硅橡胶整体浇注的绝缘套管，绝缘套管与壳体之间的密封结构采取

两道橡胶密封结构。橡胶密封件采用 “L”形。“L”形密封件的圆柱面为主密封，确保绝缘

套管与壳体之间的密封可靠。与套管和壳体接触的平面部份为辅助密封，避免“L”形橡胶密封件的主密封受紫外线、风、霜、雨、雪及外部污染的侵害，大大提高了密封圈的抗老化性能。

4）操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。合闸弹簧、超程弹簧采用特殊加工工艺，保证弹簧在高温、低寒冷区域常年使用的机械性能。

5）操作机构置于密封的机构箱中，解决了机构的锈蚀的问题，提高了机构的可靠性。

6）整体结构设计合理，电动、手动操作灵活，可方便地选用座式或吊式安装。

7）开关内置A、B、C三相电流互感器、1只零序电流互感器和6只电压传感器（RTV），以采集配电网运行参数。

电流互感器变比：1000：1A；或600：1A；精度0.5级。可测量的最小一次侧电流：1A（二次侧电流为1mA）。变比可由用户自行设定。为了防止CT开路或电流测量装置的过电流，产品配置了防开路和过电流保护装置。

阻抗式电压传感器。电源侧A、B、C和负荷侧R、S、T共有2组6个，变比为相电压／0.4 V（二次电压可以根据需要调整）；精度（-25℃～+80℃）稳定地保持在0.5%；相位角度误差±＜1度。可保障所采集信号的精度。

零序电流互感器：一组变比1000/1A  热稳定电流630A/4s，局放小于5pC，。
