中压载波通讯装置产品特点电压部分：

(1）采用类似CVT传感器的高压陶瓷电容，长期稳定性好，具有电网长期运行1经验；

(2）主电容为陶瓷电容，具有工作电流大、抗干扰能力强的优点；

(3）具有受环境温度影响精度变化小的特点，在-40℃~70℃全温度范围内误差****变化量小于0.5%，完全满足标准规定的0.5级传感器的温度变差指标要求；

(4)电压信号采集用了高低电容串联分压原理。

中压载波通讯装置产品特点电容耦合器部分：

相-相电容耦合器是基于特殊陶瓷电容与户外环氧树脂浇注而成。适用于污染严重的户外。符合IEC标准每只电容器经过全衰型式试验和出厂例行试验。

(1）适用于各种纯架空电力裸导线和两端是电缆的混合线路环境下的载波通信的信号耦合，通过引线与电缆、电网直接连接，即可实现信号传输。

中压载波通讯装置产品特点供电部分：

传统柱上开关电源PT，二次容易短路、爆炸事故频发，已经成为配网主要事故点之一，电容自取电方式可以避免此问题。

 (1）取电方式采用高压陶瓷电容分压获得；

(2）取电回路中设有自动保护功能；

 (3）取电单只****功率达6W，3相可达

到18W左右。

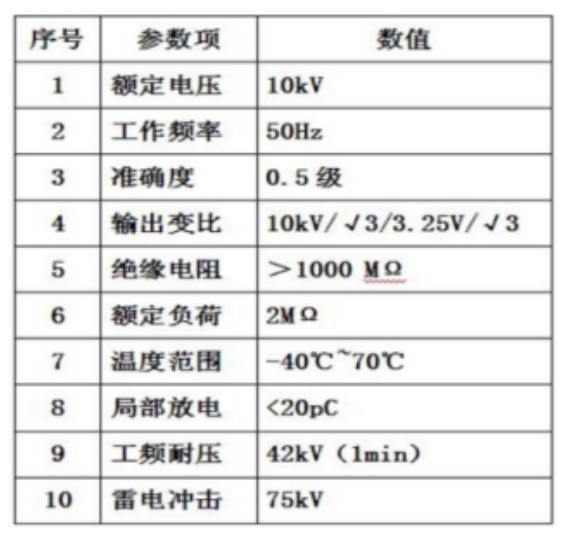

     中压载波通讯装置运行参数：

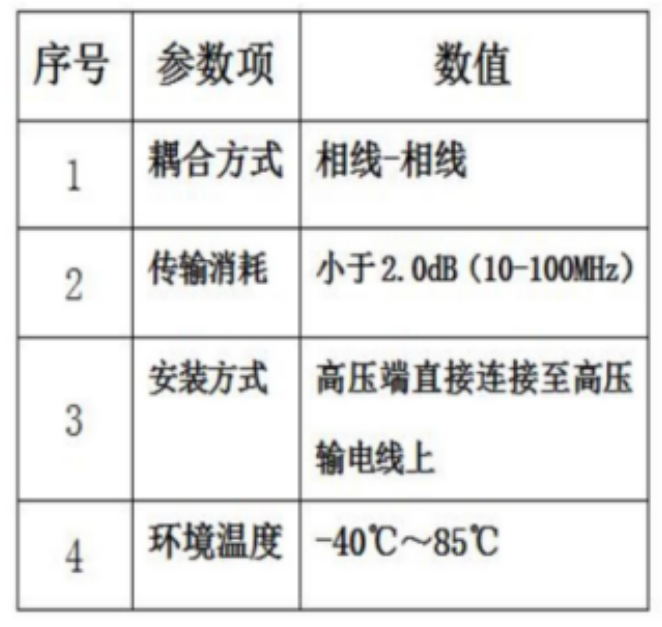

  中压载波通讯装置耦合方式：

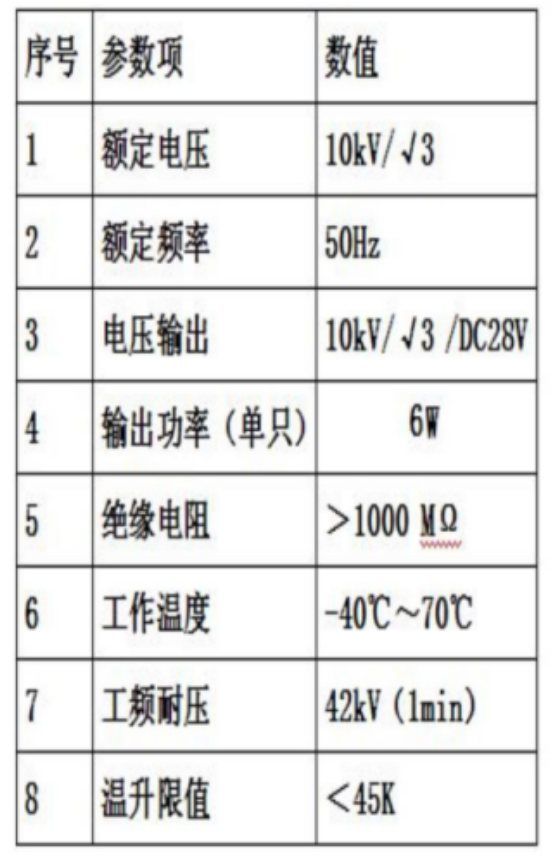

 中压载波通讯装置取电参数:

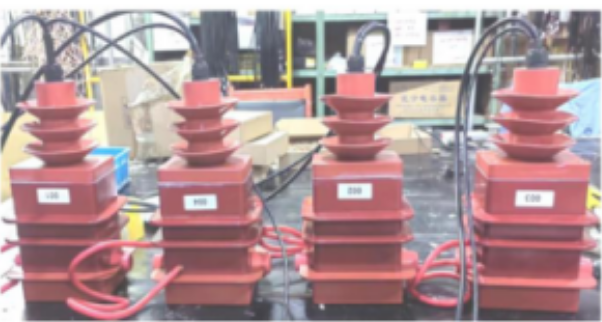

中压载波通讯装置外形尺寸:

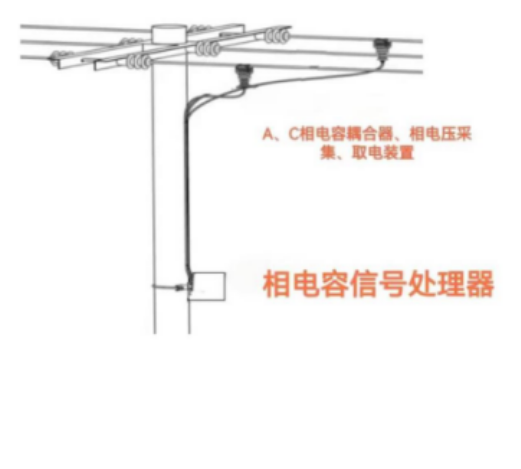

中压载波通讯装置安装方式:

中压载波通讯装置优势:

（1）直接悬挂输电线路上，重量5KG/只以内，满足国家标准；（2）能替代传统电磁PT,减少线路故障；

（3）旧线路改造升级，也无需考虑PT安装位置及空间，大大降低改造难度；（4）简化施工，降低施工成本。

（5）“电容耦合器＋结合滤波器”耦合方式和传统高压载波的耦合方式相同， 主要采用“相 －相耦合”，“相－相耦合”比“相－地耦合”数据传输更 远、更稳定，衰减小等特点。

（6）与远动装置（TTU /FTU/DTU ）等通讯，实现配电网自动化5遥传输功能，而且减少光

纤铺设和维护痛点。
